立式?jīng)_擊破制砂機也稱立式?jīng)_擊破碎機、立式?jīng)_擊式制砂機，結合國內制砂生產方面的實際情況研制，廣泛適用于各種巖石、磨料、水泥熟料、河卵石、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的細碎（制砂粒），關于其型號和技術參數、原理、價格等相關內容，接下來為大家一一介紹。

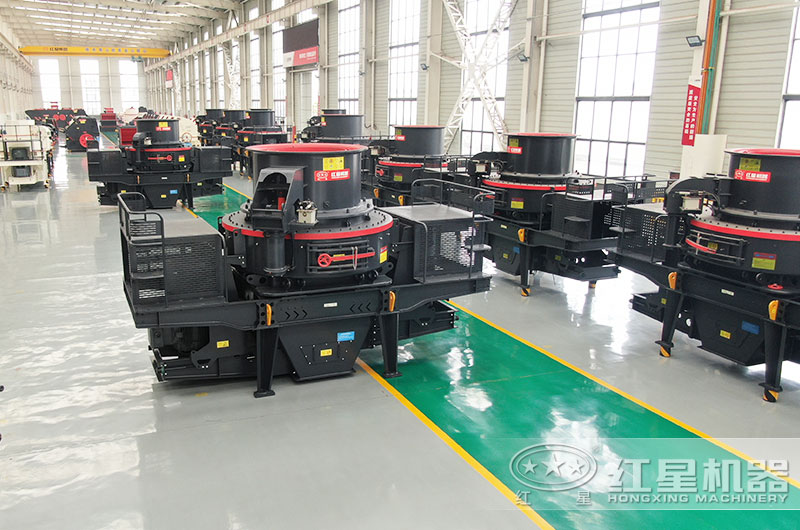

立式?jīng)_擊破制砂機圖片
一、立式?jīng)_擊破制砂機型號和技術參數
立式?jīng)_擊破制砂機是目前使用較廣的一款高能低耗設備，每小時產量40-650噸，目前大概有13種型號，分為VSI、HVI系列，有大型、中型和小型，其中VSI7611、VSI8518、VSI1145、HVI1263等都在比較常用的，具體立式?jīng)_擊破制砂機型號和技術參數如下表。
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
| 最大進料粒度 （mm） |
通過量 （t/h） |
||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-400 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |

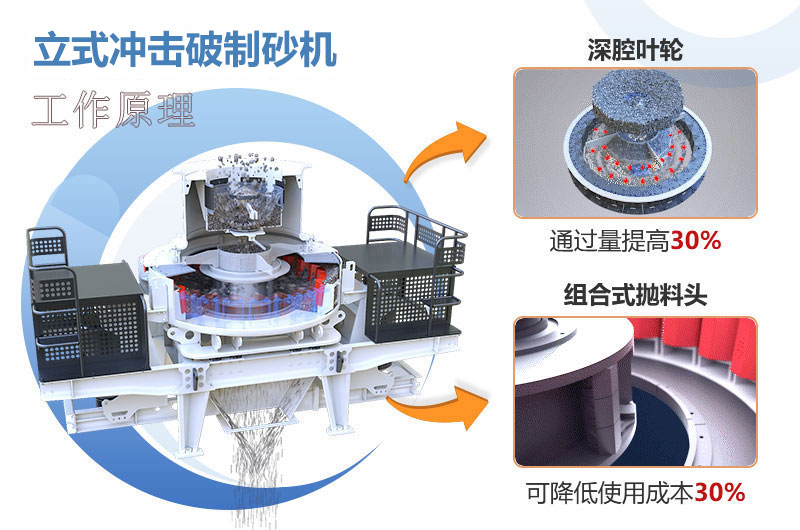

二、立式?jīng)_擊破制砂機原理
立式?jīng)_擊破制砂機參考了用戶具體使用情況，結合市場所設計，集各種破碎模式與一體，通過“石打石”和“石打鐵”工作原理相結合，由進料斗、分料器、渦動破碎腔、葉輪體、主軸總成、底座、傳動裝置及電機等部分組成。
工作原理：
當物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，與反彈后自由下落的另一部分物料進行撞擊，一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，改變其運動方向，偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，這樣，一塊物料在渦流破碎腔內受到兩次至多次撞擊、摩擦和研磨破碎作用，由下部排料口排出。
擴展資料：進料方式
瀑落與中心進料：物料通過進料斗進入，經散料堆或散料盤落地分料盤上，被分料盤分成兩部分，一部分由分料盤中間進入高速旋轉的甩輪，在甩輪中被迅速加速，然后高速?gòu)乃喠鞯絻?nèi)拋射出去。
全中心進料：將散料堆或散料盤卸掉或完全打開，物料全部從進料口直接落入分料盤中，經分料盤中間直接進入甩輪中。
三、立式?jīng)_擊破制砂機視頻
處理能力：時產200噸
入料粒徑：≤50mm
出料粒度：0.25-0.5mm（粗/中/細砂）
設備配置：VSI8518立式?jīng)_擊破制砂機
立式?jīng)_擊破制砂機視頻
1、四口葉輪設計，提高了設備破碎效率，通過量大、成品率高。
2、通過液壓調節系統出料，成品比較細，粒型多為多棱狀體。
3、加入了PLC智能化控制，通過DCS接口接入中央控制系統。
4、渦流腔內部氣流自循環，加上脈沖除塵器、噪音消除器。
5、周護板局部磨損后可上下調頭使用，提高了材料利用率。
6、組合式拋料頭設計，只需更換磨損部分，又降低了使用成本。
河北客戶制砂廠
四、立式?jīng)_擊破制砂機價格多少？
關于立式?jīng)_擊破制砂機價格，選好設備也是很關鍵，根據市場情況了解，通常在十幾萬到幾十萬左右，但是因?yàn)樾吞?hào)、廠家選擇不同，所以存在差異，直接咨詢更準確。
其中河南紅星廠家，是集科研、生產、銷售和售后一體化運作，建立了現代化檢測基地，設備質量有保證，現貨直銷、沒有中間商，批發價更優惠，具體立式?jīng)_擊破制砂機價格，有經理提供，歡迎在線咨詢了解，也可以隨時到廠參觀考察，地址：鄭州市高新區檀香路8號。

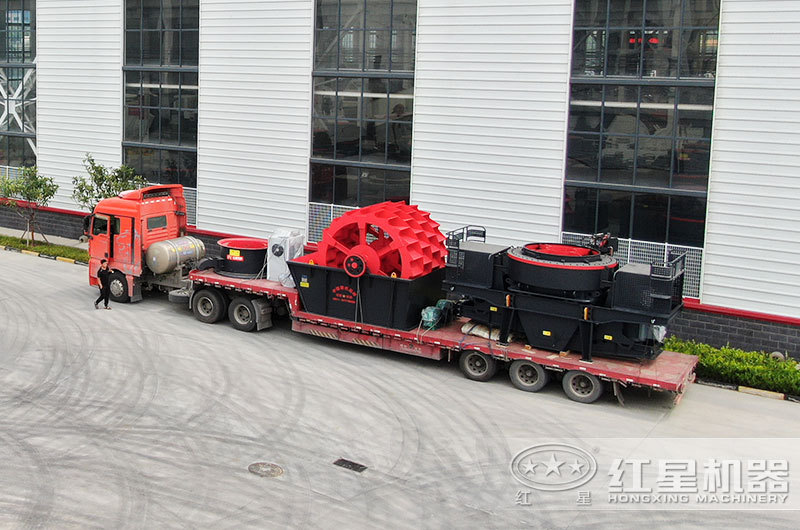

設備發貨現場圖片
