石頭破碎機是礦山機械中必備的設備，常見的石頭破碎機主要有顎式破碎機、移動破碎機、反擊破等等，今天我們?cè)谖恼轮兄饕榻B的是石頭顎式破碎機。在顎式破碎機中又可分為不同型號的設備，如簡擺顎破和復擺顎破，他們的結構是不相同的，下面我們就來介紹一下簡擺石頭破碎機的兩種結構。

一、通用結構

1、結構安裝形式

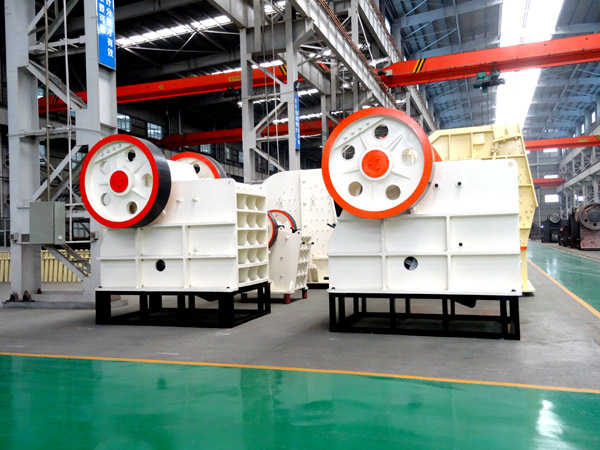

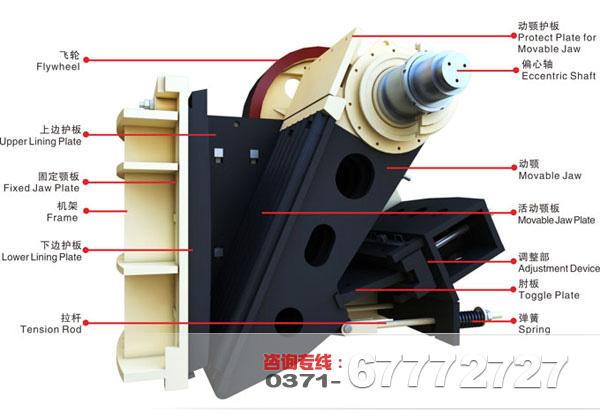

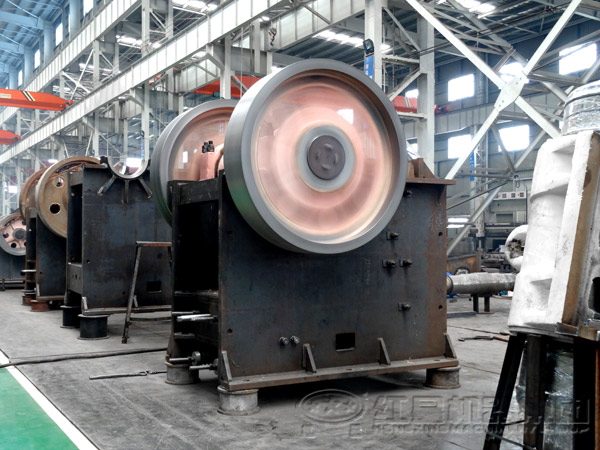

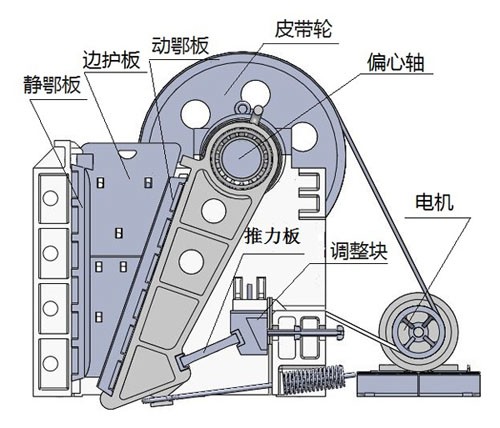

石頭破碎機的通用結構，在襯板上有齒牙，定顎和動顎上都裝有襯板，這樣有助于物料更好的破碎，襯板主要有防止定顎、動顎受到磨損的作用。心軸的兩端是由軸承支承的，且安裝有連桿。連桿包括連桿頭和桿身，它們是分開制造的。電動機可通過皮帶帶動偏心軸。在連桿下方的凹槽中，還裝有推力板支座，前后推力板分別在支承與支座上，偏心軸除在一端安有帶輪外，在另一端安裝飛輪。

2、重要部件的安裝形式

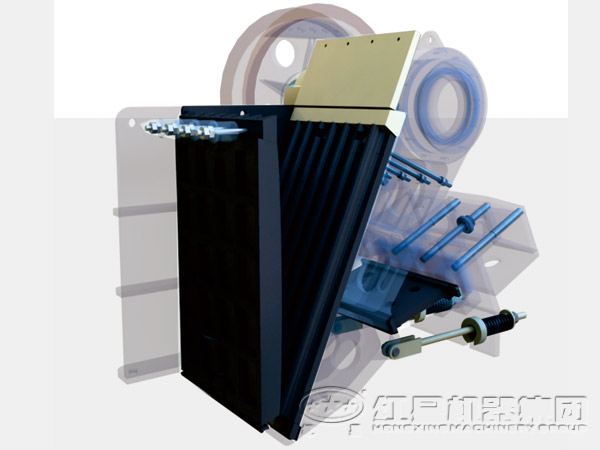

破碎腔是一個設備的重要部件，它是用來作業時儲存物料，其側壁上采用錳鋼側襯板，錳鋼側襯板是用螺釘或楔條固定，定顎襯板除用螺釘固定外，下端在機架上焊有鋼板，上端有壓板，避免顎襯板上下活動，動顎襯板下方支承在動顎下部的凸臺上，上方由楔鐵壓緊。

3、通用結構特點

為了防止石頭破碎機出現超負荷運行現象而導致破碎機損壞，我們?cè)诹慵O(shè)計計算之處，就將后推力制成較為薄弱的一個環節，過負荷時它會折斷，以保護軸承及設備其他部分不受損害。通常后推力板用鑄鐵制成，并在中間鉆孔或切槽來減小其斷面尺寸，過載時它們會先折斷。但是，這種裝置也有一些缺點，就是出現事故后處理較復雜，停車時間較長。

二、液壓型結構

1、結構簡單介紹

液壓型結構的石頭破碎機的排料口、保險裝置都由液壓系統組合而成。是利用液壓油缸和柱塞來調節排料口寬度，用手動油泵或電動油泵向液壓缸供油，柱塞將會按要求把推力板送至所需位置后，插入墊板，在機器工作時，墊板會承受后推力板的壓力，而柱塞及液壓油缸將不再承受壓力。

2、結構主要作用

該型石頭破碎機的液壓保險裝置的連桿上有一個液壓油缸和活塞，連桿上部與油缸連接，連桿下部與活塞連接。正常設備工作時，油缸內充滿壓力油，活塞與油缸相當于整體連桿的一部分，當非破碎物進入破碎腔時，連桿的拉力增加，油缸下部油室的油壓也會隨著增加。若油壓超過組合閥內的高壓溢流間所規定的壓力時，壓力油將通過高壓溢流閥排出，活塞及推力板停止動作，動顎不擺動，從而起到保險作用。
